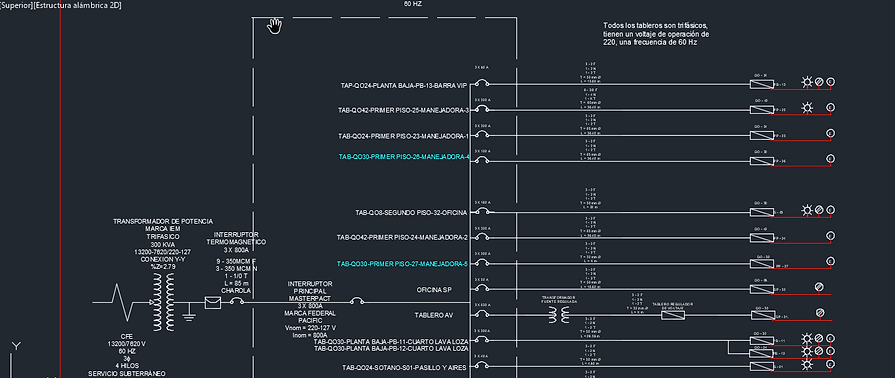

Diagrama unifilar

El plano eléctrico más común es el diagrama unifilar que identifica y suministra información sobre las dimensiones de los componentes principales del sistema de alambrado eléctrico y muestra cómo la potencia es distribuida desde la fuente, habitualmente la acometida, hasta el equipo de utilización.

Se representan equipos tales como tableros de distribución, equipos de conmutación, subestaciones, centros de control de
motores, motores, equipos de emergencia, interruptores de transferencia y equipo de calefacción, ventilación
y aire acondicionado
